Активный сабвуфер MX LAB DANA 115P

Устройство и конструкция MX LAB DANA 115P

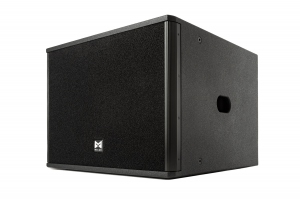

MX LAB DANA 115P представляет собой активный сабвуфер, построенный на базе длинноходного 15-дюймового низкочастотного динамика с ферритовой магнитной системой. Динамик установлен в корпус фазоинверторного типа с четырьмя портами, которые имеют увеличенную фронтальную площадь. Такая конфигурация минимизирует турбулентный воздушный шум при работе на высоких уровнях звукового давления и обеспечивает плотный, артикулированный бас без призвуков.

Корпус выполнен из многослойной берёзовой фанеры. Внешняя поверхность покрыта водоотталкивающей краской с текстурой «чёрный» (RAL 9011), что защищает сабвуфер от брызг и повышенной влажности при эксплуатации на открытых площадках. Для дополнительной защиты электронных компонентов доступен опциональный защитный чехол на модуль усилителя.

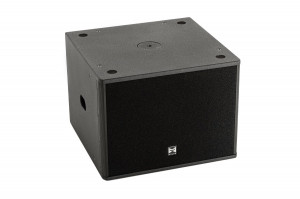

На корпусе предусмотрены 24 резьбовые точки M10 для установки рым-болтов, позволяющие монтировать сабвуфер горизонтально или вертикально. Центральное гнездо M20 диаметром 35 мм даёт возможность устанавливать на сабвуфер полнодиапазонные акустические системы с совместимым креплением. Для переноски предусмотрены эргономичные ручки, интегрированные в конструкцию.

Усилительный модуль и DSP-обработка

Встроенный усилитель работает в классе D и развивает программную мощность 2400 Вт. Пиковая мощность усилителя достигает 3000 Вт. Усилитель оснащён активной системой охлаждения и импульсным блоком питания, работающим от сети переменного тока 110–240 В, 50/60 Гц. Потребляемая мощность при нагрузке 1/8 от максимальной составляет 483 Вт (2,1 А при 230 В).

Центральным элементом электронной начинки является DSP-процессор, функционирующий на частоте 96 кГц с разрядностью 24 бита. Управление DSP осуществляется по протоколу RS485 через разъём RJ45 с помощью фирменного программного обеспечения MX LAB DAM-DANA. Через данное ПО пользователь получает доступ к следующим инструментам:

• 31-полосный параметрический эквалайзер (IIR-фильтры) для входного канала;
• 31-полосный параметрический эквалайзер для выходного канала низкочастотного звена;
• фильтры верхних и нижних частот (HPF/LPF) с крутизной среза до 48 дБ/октаву;
• настраиваемая задержка входного сигнала (Delay) до 50 мс;
• Noise Gate на входном канале;
• пиковый лимитер напряжения для защиты динамика;
• компрессор и лимитер в выходных каналах;
• встроенные заводские пресеты для быстрой интеграции с системами DANA 10P и DANA 12P;
• пользовательские пресеты для сохранения индивидуальных настроек.

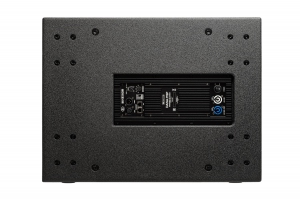

Коммутационная панель включает один балансный вход на разъёме XLR-female, один балансный выход XLR-male, а также вход и выход для DSP-управления на разъёмах RJ45. Подключение питания осуществляется через разъём PowerCON.

Акустические характеристики и звуковое давление

Частотный диапазон сабвуфера при неравномерности ±3 дБ составляет 38 Гц – 250 кГц (по некоторым источникам 45 Гц – 250 Гц). Нижняя граница по уровню -10 дБ достигает 30 Гц. Уровень продолжительного звукового давления составляет 127 дБ, пиковое значение — 133 дБ. Омни-направленность излучения обеспечивает равномерное покрытие低频 энергии в помещении.

При совместной работе с полнодиапазонными системами DANA 10P или DANA 12P сабвуфер расширяет низкочастотный диапазон комбинированной системы до 38 Гц. Возможна организация кардиоидных массивов из нескольких сабвуферов DANA 115P, что позволяет формировать направленное излучение и снижать уровень низких частот на сцене.

Сценарии применения

MX LAB DANA 115P ориентирован на решение широкого круга профессиональных задач по звукоусилению:

• портативное звукоусиление для мобильных DJ и частных мероприятий — свадеб, корпоративов, вечеринок;
• озвучивание live-выступлений с живой музыкой;
• стационарная установка в ночных клубах, барах и ресторанах;
• конференционные залы и системы речевого оповещения;
• репетиционные студии и малые концертные площадки.

Встроенный DSP позволяет использовать сабвуфер без внешних спикер-процессоров. Функции эквализации, задержки и лимитирования дают возможность точно настроить интеграцию сабвуфера с любыми полнодиапазонными акустическими системами. Заводские пресеты для серии DANA сокращают время инсталляции и исключают ошибки настройки.

Конструктивные особенности и монтаж

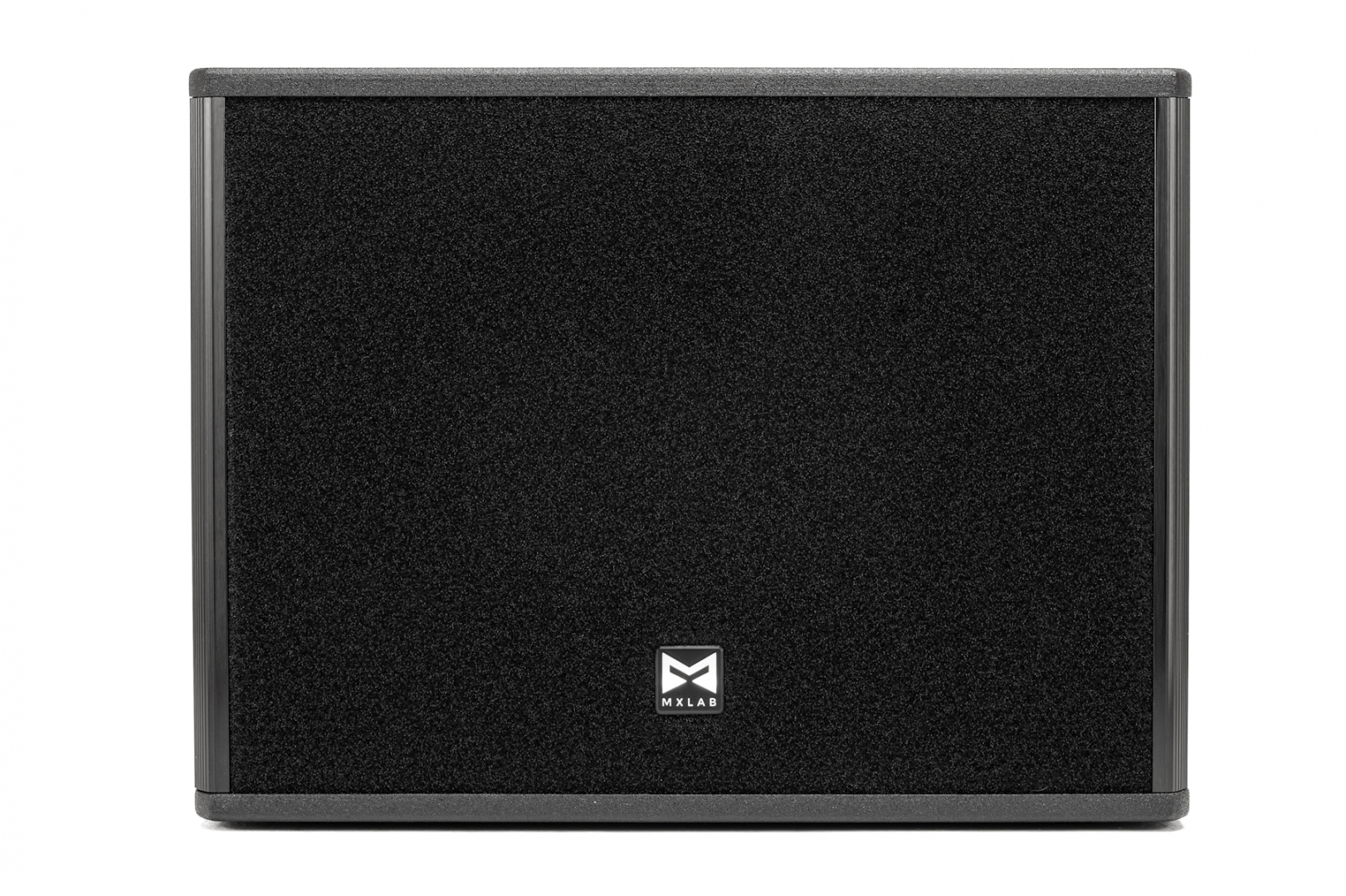

Габаритные размеры устройства (Ш x В x Г) составляют 620 x 465 x 600 мм. Масса нетто — 37 кг. На передней панели расположен металлический гриль с ретикулированным акустическим поролоном, защищающий динамик от механических повреждений и пыли. Корпус рассчитан как на напольную установку, так и на подвесной монтаж в горизонтальной или вертикальной ориентации.

Для стационарной инсталляции предусмотрены 24 точки M10, полностью совместимые со стандартными монтажными аксессуарами. Резьбовое гнездо M20 позволяет устанавливать полнодиапазонные колонки с аналогичным креплением непосредственно на сабвуфер, формируя компактную напольную систему без дополнительных стоек.

Программное обеспечение DAM-DANA

Фирменное ПО DAM-DANA обеспечивает полный контроль над DSP-процессором сабвуфера. Интерфейс программы позволяет в реальном времени редактировать параметры эквалайзера, устанавливать значения задержки, выбирать тип и крутизну фильтров, настраивать работу лимитера и компрессора, а также сохранять и загружать пользовательские пресеты. Подключение к сабвуферу осуществляется через Ethernet-порт RJ45 по протоколу RS485, что обеспечивает надёжную связь на значительных расстояниях.
